Que sont les vérins hydrauliques robustes et comment fonctionnent-ils ?

Introduction à Vérins hydrauliques robustes

Les vérins hydrauliques robustes sont des composants essentiels des machines industrielles et mobiles, fournissant une force et un mouvement linéaires grâce à la pression hydraulique. Ces vérins sont conçus pour supporter des charges élevées, des conditions extrêmes et un fonctionnement continu, ce qui les rend idéaux pour les équipements de construction, les systèmes de fabrication et les machines agricoles. Comprendre leur fonction et leur conception aide les opérateurs, les ingénieurs et les équipes de maintenance à optimiser les performances et la fiabilité.

Composants de base des vérins hydrauliques robustes

Un vérin hydraulique robuste se compose de plusieurs composants essentiels, chacun contribuant à sa capacité à générer une force et à contrôler le mouvement avec précision. Les pièces principales comprennent le corps du cylindre, le piston, la tige de piston, les embouts, les joints et les accessoires de montage. Chaque composant est conçu pour résister à une pression élevée, minimiser les fuites et garantir un fonctionnement fluide et fiable.

Baril de cylindre

Le corps du cylindre constitue le corps principal du cylindre hydraulique, abritant le piston et le fluide sous pression. Il est généralement fabriqué à partir d’acier à haute résistance ou d’autres matériaux durables pour résister à la pression interne et à l’usure lors d’une utilisation prolongée.

Piston et tige de piston

Le piston divise le canon en deux chambres et transmet la force hydraulique à la tige du piston. La tige s'étend du cylindre pour se connecter à la machinerie, convertissant la pression hydraulique en mouvement linéaire. Les tiges sont usinées avec précision et souvent revêtues ou chromées pour résister à l'usure et à la corrosion.

Embouts et joints

Les embouts entourent le cylindre et fournissent des points de montage ou des ports de fluide. Des joints de haute qualité empêchent les fuites de liquide, maintiennent la pression et réduisent la friction entre les pièces mobiles. La sélection des joints est essentielle pour maintenir les performances dans des applications exigeantes et à haute pression.

Comment fonctionnent les vérins hydrauliques robustes

Les vérins hydrauliques robustes fonctionnent selon le principe de la loi de Pascal, selon laquelle la pression appliquée à un fluide confiné est transmise de manière égale dans toutes les directions. Lorsque du fluide hydraulique sous pression est introduit dans un côté du piston, il génère une force qui déplace la tige du piston dans un mouvement linéaire. En contrôlant le débit et la pression du fluide, les opérateurs peuvent réaliser des mouvements précis, soulever, pousser ou tirer des charges lourdes.

Vérins à simple effet ou à double effet

Les vérins à simple effet utilisent la pression hydraulique pour déplacer le piston dans une direction et s'appuient sur un ressort ou une force externe pour rappeler le piston. Les vérins à double effet appliquent cependant une pression hydraulique alternativement des deux côtés du piston, permettant un mouvement contrôlé dans les deux sens. Les conceptions à double effet sont courantes dans les applications lourdes en raison de leur efficacité et de leur précision.

Calcul de force et manipulation de charge

La force qu’un vérin hydraulique peut exercer dépend de la pression hydraulique et de la surface du piston. Les cylindres robustes sont conçus pour fonctionner sous haute pression, dépassant souvent 3 000 psi, et pour gérer de grosses charges en toute sécurité. Le dimensionnement correct, la pression nominale et la longueur de course sont des facteurs critiques lors de la sélection de vérins pour machines industrielles.

Applications des vérins hydrauliques robustes

Les vérins hydrauliques robustes sont largement utilisés dans les industries où un mouvement linéaire puissant est requis. Les applications courantes incluent les équipements de construction tels que les excavatrices et les chargeuses, les presses de fabrication et les machines à estamper, les machines agricoles telles que les moissonneuses et les tracteurs, ainsi que les systèmes de levage mobiles, notamment les grues et les camions à benne basculante. Leur capacité à fonctionner dans des environnements difficiles et à maintenir un fonctionnement continu les rend indispensables dans les machines lourdes.

Matériel de construction et de terrassement

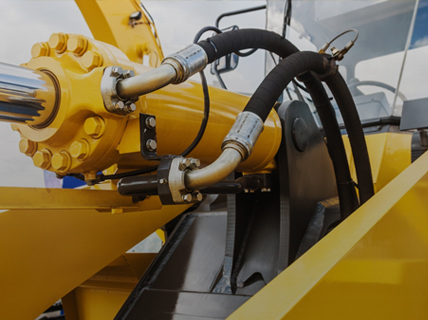

Dans les machines de construction, les vérins robustes soulèvent, inclinent et poussent les composants, permettant des tâches telles que l'excavation, le nivellement et la manutention des matériaux. Ces cylindres doivent résister à des charges élevées, aux débris et à des conditions de fonctionnement fluctuantes.

Systèmes de fabrication industrielle

Dans le secteur manufacturier, les vérins hydrauliques assurent un mouvement linéaire précis pour les presses, les machines d'estampage, les équipements de moulage par injection et les chaînes d'assemblage. Les conceptions robustes garantissent une longue durée de vie et un fonctionnement fiable dans des cycles répétitifs et des environnements à haute pression.

Maintenance et optimisation des performances

Un entretien adéquat est essentiel pour maximiser les performances et la durée de vie des vérins hydrauliques robustes. L'inspection régulière des joints, des tiges et des points de montage, ainsi que la surveillance de la qualité du fluide hydraulique, contribuent à prévenir les fuites, la corrosion et l'usure. La lubrification, le remplacement rapide des composants usés et le respect des spécifications du fabricant sont essentiels pour un fonctionnement sûr et efficace.

Conseils de maintenance préventive

• Inspectez les joints et les tiges pour détecter tout signe d'usure ou de dommage toutes les 500 heures de fonctionnement.
• Surveiller les niveaux de liquide hydraulique et la contamination pour maintenir une pression et une lubrification appropriées
• Assurez-vous que les points de montage et l'alignement du cylindre sont sécurisés pour éviter les contraintes mécaniques.
• Remplacez rapidement les joints usés ou endommagés pour éviter les fuites et les pertes de performances.

Comparaison des types de vérins hydrauliques robustes

Conclusion

Les vérins hydrauliques robustes sont des composants essentiels des machines industrielles et mobiles modernes, convertissant la pression hydraulique en un mouvement linéaire contrôlé et à force élevée. En comprenant leurs composants, principes de fonctionnement, applications et besoins de maintenance, les opérateurs et les ingénieurs peuvent sélectionner le vérin adapté à leur équipement, garantir des performances optimales et prolonger la durée de vie de ces systèmes mécaniques essentiels.
